Как выбрать гусеницы для спецтехники
Чтобы выбрать резиновую гусеницу для миниэкскаватора, сваебойной установки или буровой установки ГНБ вы можете воспользоваться каталогом на нашем сайте. Для этого вам необходимо знать марку и модель. Если вы не знаете точную маркировку вашей техники, то подобрать можно по размерам.
Основные параметры резиновых гусениц

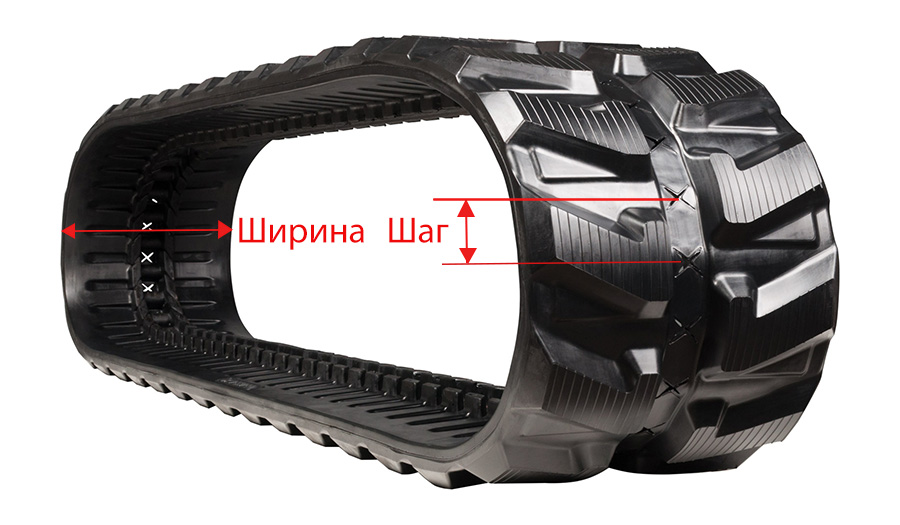

Гусеничные ленты различаются по ширине, шагу, длине и типу закладного элемента. Для измерения ширины будет необходима рулетка, а для измерения шага - штангенциркуль. Длину мы будем считать по количеству шагов.
1. Ширина гусеницы - измеряется в миллиметрах. Стандартные варианты ширины 150, 180, 200, 230, 250, 260, 280, 300, 320, 400, 420, 450. Остальные размеры также могут встречаться, но гораздо реже.
2. Шаг гусеницы - измеряется в миллиметрах. Шаг - это по сути одно звено. Если бы гусеница была металлической, то она состояла бы из звеньев, но резиновая гусеница цельная и потому вместо звеньев принято говорить "шаги". Размер шага (звена) строго совпадает с размером приводной звезды. Поэтому вы не можете устанавливать гусеницу, если у нее другой размер шага (звена). Такая гусеница попросту не сядет на звезду и будет с нее соскакивать.
Шаг измеряется от центра одного отверстия для приводной звезды до центра соседнего отверстия.Точность измерения до десятых долей миллиметра. Например 52,5 или 53,0. Это два разных шага и они НЕ взаимозаменяемы.
Предположим, что длина гусеницы 80 шагов. Разница между двумя вариантами шага: 53,0 - 52,5 = 0,5 мм. Умножаем на количество шагов (80) и получаем 40 мм. Получается, что если вы поставите гусеницу с шагом 53,0 вместо шага 52,5 то на одном полном обороте гусеница набежит на звезду на 4 сантиметра, что приведет к ее схождению со звезды. И так будет на каждом полном обороте. Поэтому КАТЕГОРИЧЕСКИ НЕЛЬЗЯ использовать гусеницу с другим шагом.
Допускается использование разного шага только в случае если он кратен 2. Например шаг 48 и шаг 96.
48 умножить на 2 равно 96.
Если вы на звезду с шагом 96 поставите гусеницу с шагом 48, то у вас зубья звезды будут попадать ровно через одно отверстие в гусенице.
Но наоборот нельзя. Если вы на звезду с шагом 48 поставите гусеницу с шагом 96, то в гусенице просто не будет отверстий, куда должны входить зубья звезды.

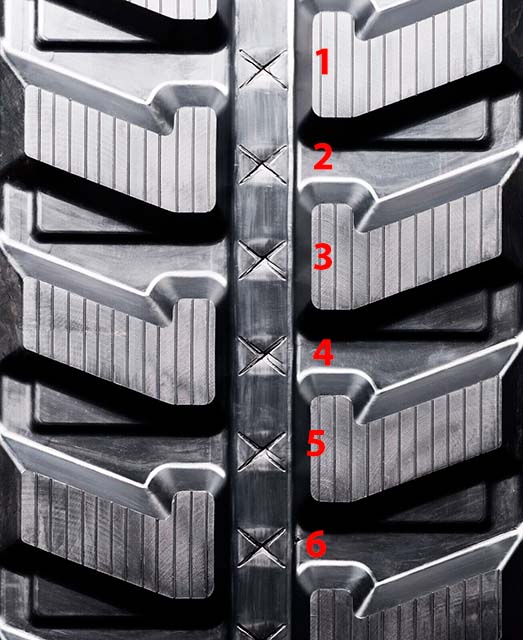

2. Длина гусеницы - измеряется в количестве шагов (звеньев). Это самый простой параметр. Необходимо отметить мелом начальное отверстие и просто посчитать сколько отверстий на круг по всей длине гусеницы.
Исходя из шага гусеницы и количества шагов нетрудно посчитать общую длину гусеницы по окружности. Достаточно умножить длину одного шага в миллиметрах на количествово шагов, и получим общую длину гусеницы в миллиметрах. В таком виде длинна гусеницы обычно интересует любителей самодельной техники.
4. Тип закладного элемента - определяется типом и формой опорного катка и обозначается буквенным индексом. Типов бывает много, но основные из них мы перечислим.
N (narrow) - однобортный узкий,
W (wide) - однобортный широкий,
K - двубортный (паровозный),
Y - со смещенным центром (offset) для Yanmar.
Не все виды гусениц имеют различные типы закладных элементов. Например, гусеницы шириной 300 и шагом 52,5 бывают всех 4-х типов: N, W, K, Y.
А гусеницы шириной 300 и шагом 53,0 не разделяются по таким типам и имеют единый закладной элемент без буквенного обозначения.

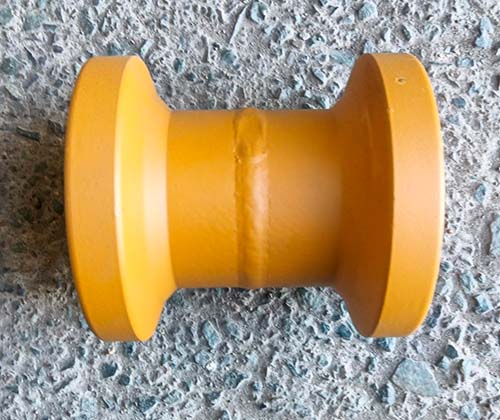

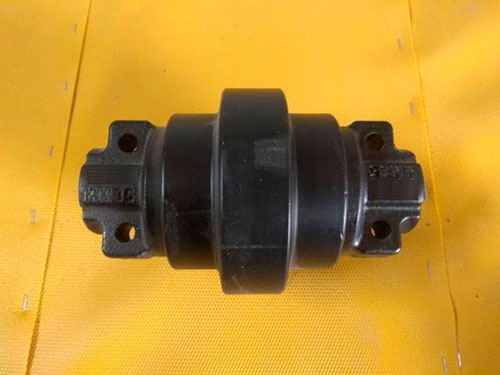

| Узкий одноборнтый каток - индекс "N" | Двубортный каток - индекс "K" |
 |
 |
 |
 |

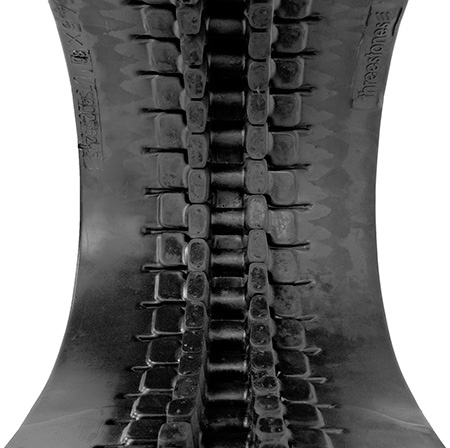

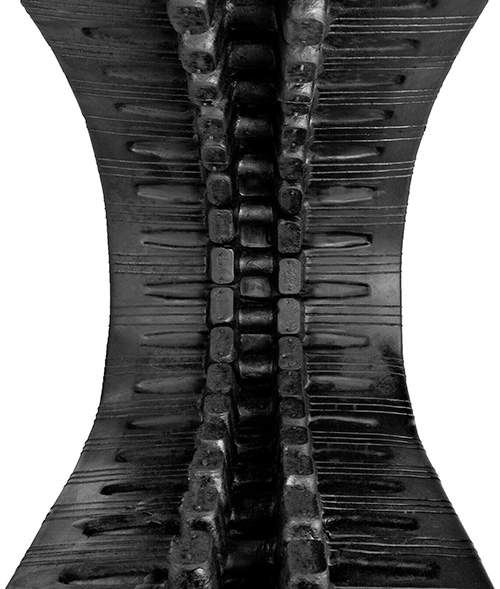

Как видно из примеров, однобортный каток едет по верху опорных рядов, а двубортный каток едет по закладному элементу, используя опорные ряды только как направляющие. Таким образом, если вы поставите на двубортный каток K однобортную гусеницу N, то каток попросту будет разбивать закладные элементы, а экскаватор при движении будет вибрировать и подпрыгивать. Подробнее можно посмотерь по ссылке Резиновые гусеницы с индексом K и N
Заводская маркировка резиновых гусениц

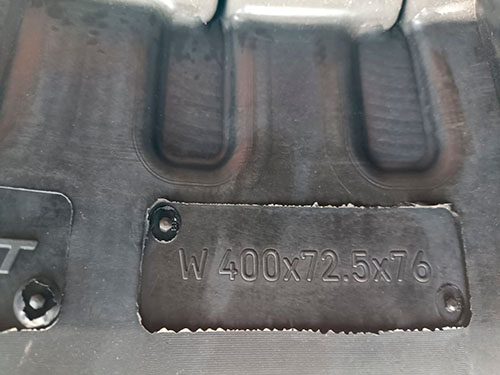

Чтобы точно знать, какая гусеница используется на вашей технике, нужно найти заводскую маркировку. Гусеницы любых брендов и производителей имеют полную маркировку параметров на внутренней стороне, которая не подвержена износу. Маркировка отштампована до вулканизации, поэтому она практически всегда цела и читаема.
В данном примере:
400 - ширина,
72,5 - шаг,
76 - количество шагов,
W - тип закладного элемента под однобортный широкий каток.
Облегченные гусеницы Lite: NS, WS, KS (что это такое)
Некоторые производители предлагают облегченные гусеницы, так называемая версия Лайт (Lite). Эти гусеницы отличаются от обычных и имеют меньшую толщину как закладных элементов и тросов, так и толщину самой гусеницы. Это коммерческий ход, чтобы предложить рынку более дешевую цену. Но надежность таких гусениц, естественно ниже. Такие гусеницы нередко устанавливают перед продажей техники.
Сознательные производители обозначают это в маркировке и названии гусениц. Например:
300x52,5x82NS, Lite
300x52,5x86WS, Lite
300x52,5x80KS, Lite
То есть буква "S" после типа закладного элемента обозначает, что данная гусеница облегченная - Лайт.
Несознательные производители или продавцы скрывают это и продают облегченные гусеницы под видом полноразмерных.
Чтобы не попасть на такую уловку продавцов всегда обращайте внимание на вес гусеницы. Лайтовая гусеница всегда сильно отличается по весу (в меньшую сторону).
Если продавец скрывает от вас вес гусеницы, то лучше отказаться от такой покупки. В каталоге на нашем сайте вес гусениц указан в описании их характеристик. Вы можете взять за основу эти данные при принятии решения о покупке гусеницы того или иного бренда.
Если вам предлагают гусеницы по низкой цене, всегда проверяете вес и сравнивайте его с гусеницами того же размера, но других брендов.
При одинаковом размере - чем тяжелее гусеница, тем больше в ней использовано металла, а значит, она надежнее.
Как подобрать резиновые гусеницы для минитехники
Если вы выяснили все параметры, то можно воспользоваться подбором гусениц по размеру. При этом в меню подбора необязательно заполнять все поля. Вы можете указать интересующее Вас количество шагов резиновой гусеницы, и сайт предложит Вам все доступные варианты.
Если у вас есть затруднения с выбором той или иной модели трака, звоните! Наши специалисты помогут вам подобрать нужную гусеницу для экскаватора, погрузчика, снегоуборщика и другой спецтехники.
